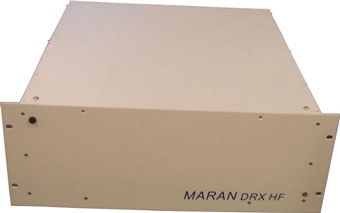

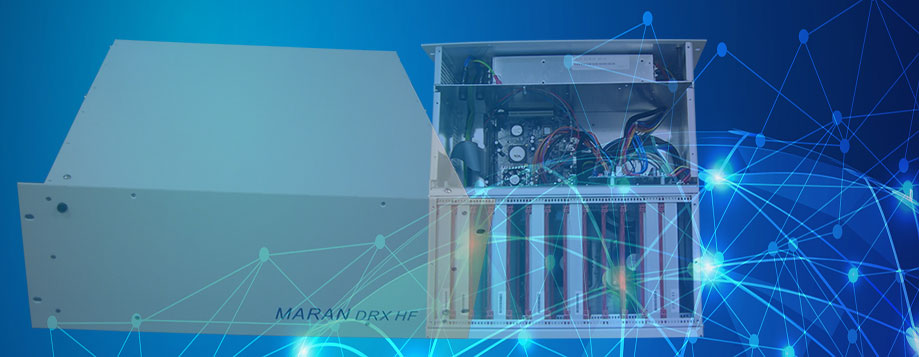

DRX HF是麟业实业的技术人员在牛津谱仪的基础上进行了升级，以适应当前磁共振成像仪MRI的发展趋势，目前DRX HF最多可以装载10个通道的模块。目前DRX HF不仅可以在Windows XP环境下运行，也可以在Windows 7/8/10环境中运行，可以在32位的操作系统下运行，也可以在64位的操作系统中运行。



一、仪器特点：

1.   最多10通道；

2.   带外部触发；

3.   频率列表：2K，可以扩展到16K；

4.   脉冲幅度列表：64个；

5.   扫描宽度列表：4个；

6.   相位列表：15个相位列表，其中5个列表有128个相位、其中10个列表有1024个相位；

7.   支持不同波形的射频脉冲；

8.   不同的时间间隔列表，1个列表/256个时间间隔；

9.   脉冲循环：最大32个循环，最大的循环嵌套是5重；

10.  射频输出：600 / 700 /900mV；

11.  梯度输出：+/-2.5V，+/-5.0V和+/-9.0V；



二、脉冲发生器

1.    时间分辨率：25ns；

2.    最小脉冲宽度：1.2us，硬脉冲的最大长度：10,000us，软脉冲的最大脉冲宽度：100,000us；

3.    支持不同波形的脉冲；

4.    支持射频相位控制，相位的控制精度优于0.1°。



三、频率合成

1.    频率范围：10kHz~32.5MHz；

2.    频率分辨率：0.008Hz。



四、射频前放

1.    低噪声前放，噪声优于1.0dB；

2.    增益：-10~60dB， 步长1dB。



五、射频接收

1.    双通道正交检测；

2.    16位的正交输出；

3.    最大带宽1MHz，16位数字分辨率；

4.    接收动态范围：50~120dB；

5.    接收带宽范围：100Hz~1MHz。



六、信号接收

1.    采样速率：80MHz/14位；

2.    最大采样数据点：128K；

3.    数字信号平均到32位。





磁共振图像例子

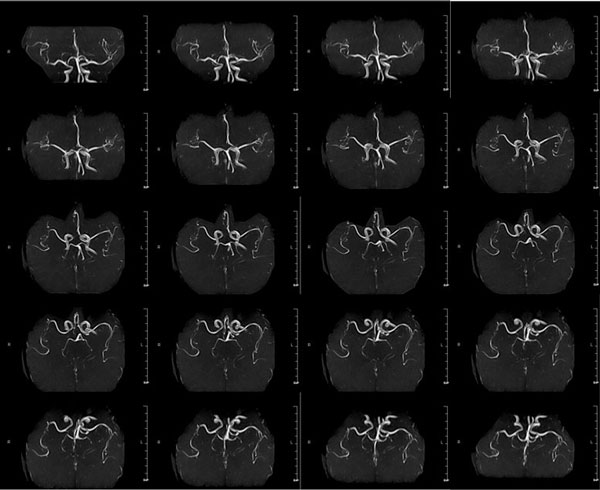

0.35T TOF 3D 脑部血管MRI

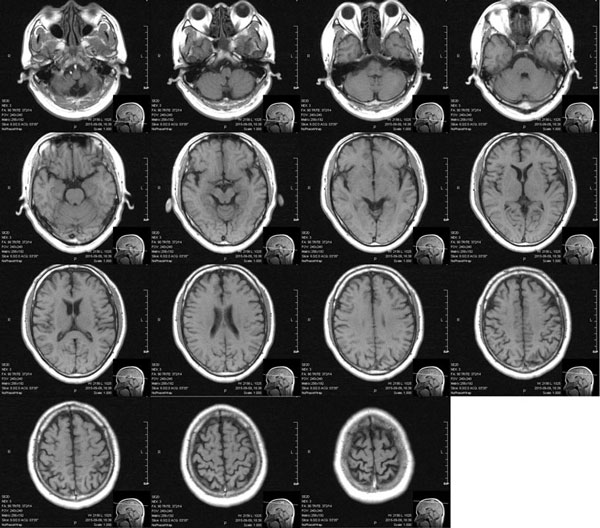

0.35T SE2D 脑部MRI

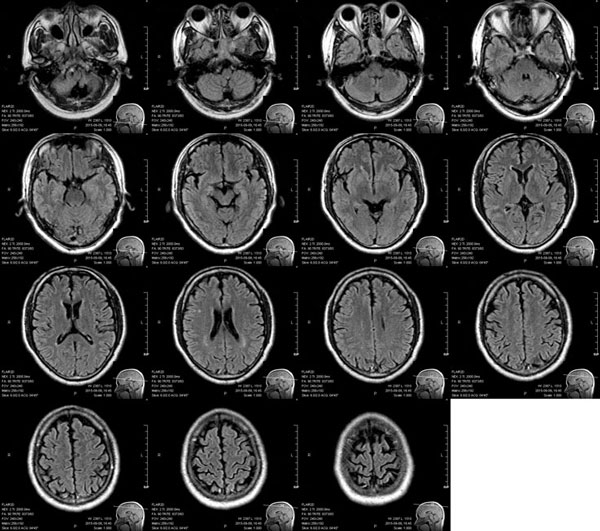

0.35T FLAIR 2D脑部MRI
