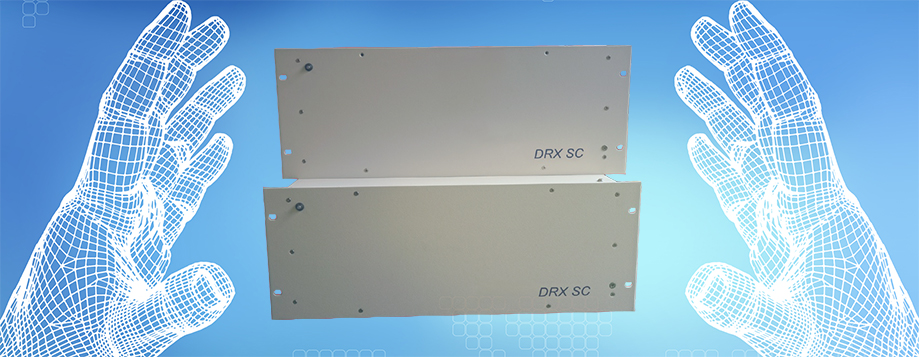

DRX SC超导谱仪是上海麟业实业有限公司技术人员紧跟磁共振成像仪MRI的发展趋势,研发的一款适合于永磁500Gauu至1.8T超导的MRI 谱仪。
DRX SC产品指标:
1. 频率范围:0.50~77MHz(0.02~1.8T);
2. 最大谱宽:1MHz;
3. 发射通道数:标准是2通道;可以升级到4通道;
4. 接收通道数:标准是2通道;可以升级到16通道;
5. 通讯:以太网,千兆网卡;
6. 用户电脑:32位或者64位 Windows XP/7/8/10;
7. 增益范围:0~62dB,步长:0.5dB;
8. 射频输出:600mV /700mV / 900mV,其他特定的输出值;
9. 梯度输出:±2.5V / ±5.0V / ±8V / ±9V;
10. 下位机:ARM机, LINUX操作系统;
11. 电源:采用医用级的电源;
12. 时间分辨率: 25ns / 40MHz。

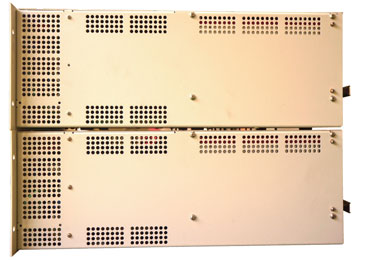

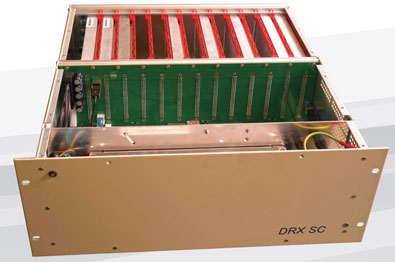

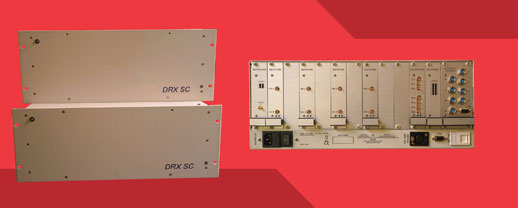

机箱概况
1. 物理体积:仍然采用DRX HF的机箱,19"宽度,4U的高度;
2. 电源要求:医疗用电源,电压范围:100~230VAc/47~64Hz;功率650W;
3. 电源状态指示:配置了电源状态指示灯,可以知道电源不同模块的工作状态;
4. 增加了高性能EMI滤波器以及电源开关,方便调试;
5. 采用德国的非接触式风扇,保证寿命10年以上。
背板(BUS)
1. 电压检测,并显示电源各路电压的状态;
2. 40MHz的工业时钟,相位噪声低;
3. 高性能时钟缓存;
4. 瞬态电压抑制;
5. 为TX、RX、梯度提供数据交换;
6. 可以安装8个RX模块【16个RX通道】、2个TX模块【4个TX通道】。

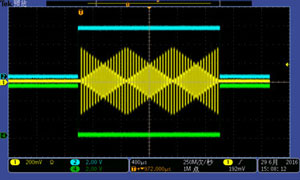

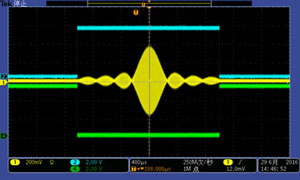

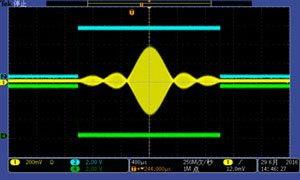

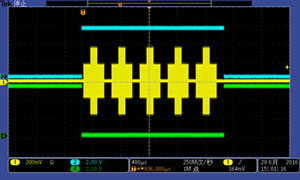

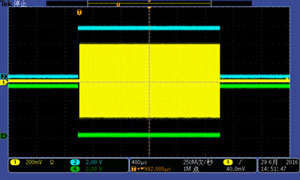

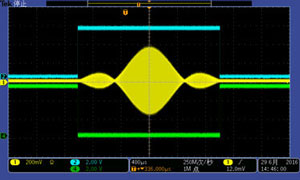

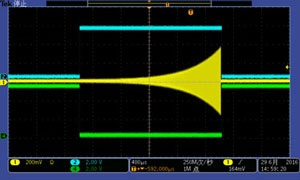

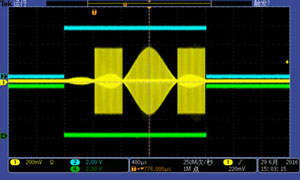

射频输出(TX), DDS指标:
1. DDS频率范围:50kHz~79.9MHz;
2. 频率分辨率:0.0745Hz;
3. 相位控制精度:优于0.1°;
4. 射频输出:14位DAC / 200MHz。

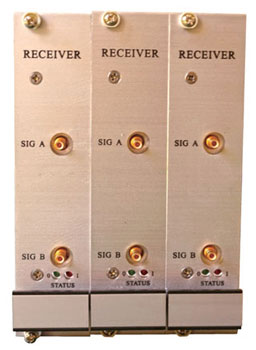

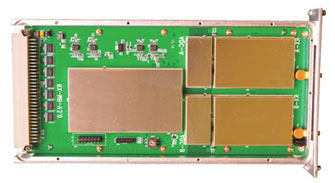

信号接收(RX):
1. 增益控制:0-62dB,步长0.5dB;
2. 接收频率范围:50KHz~79.5MHz;
3. 数据采样速率以及位数:160MHz/14位;
4. 通道数:最小2通道,最多16通道;
5. 高性能滤波器,死时间短,低阻带;
6. 高性能SiGe HBT MMIC放大器;
7. 数字衰减器;
8. 全屏蔽,有效防止信号的相互干扰。

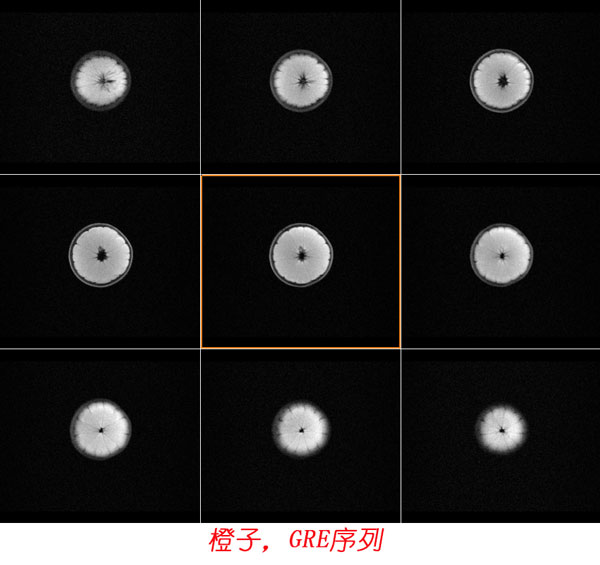

磁共振图像例子
